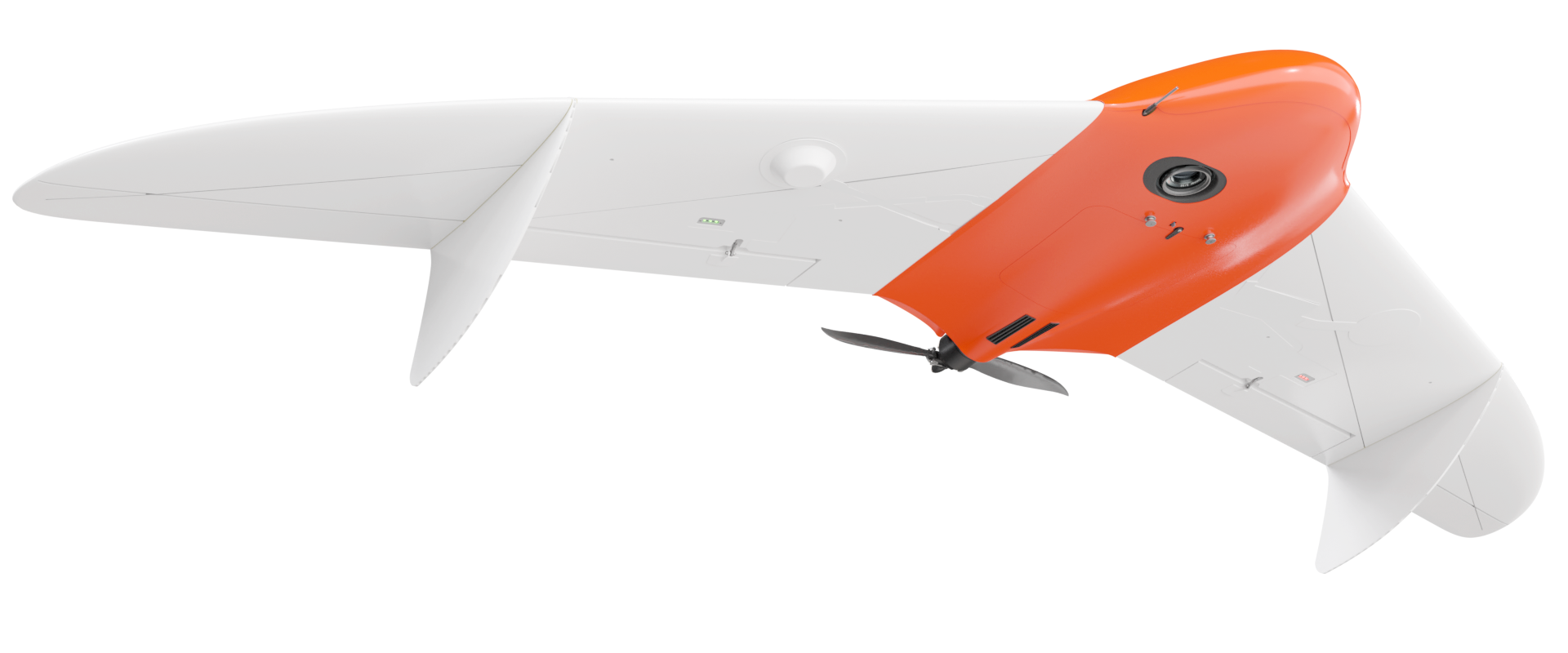

Геоскан 201 Геодезия
Геоскан 201 Геодезия
Комплекс для аэрофотосъемки и моделирования обширных территорий и протяженных объектов с фотограмметрической камерой и GNSS-приемником.
Геоскан 201 Геодезия Добавить к сравнению
Цена по запросу
Описание комплекса
Комплекс для аэрофотосъемки с временем полета до 3 часов. Геоскан 201 Геодезия позволяет снимать до 80 кв. км в день и получать ортофотопланы с точностью геопривязки, соответствующей требованиям масштаба 1:500. А благодаря геодезическому GNSS-приемнику на борту можно получить точные координаты привязки снимков и повысить качество обработки данных.
Что в кейсе
- Подставка для сборки БВС
- Фюзеляж
- Штыри соединительные 120 мм
- Штыри соединительные 220 мм
- Штыри соединительные 610 мм
- Ложемент для фюзеляжа
- Левая консоль крыла
- Правая консоль крыла
- Левая законцовка крыла
- Правая законцовка крыла
- Кили
- Радиомодем
Geoscan Planner
Управление без пультов и навыков пилотирования.
Программное обеспечение Gеoscan Planner позволяет строить полетные задания площадных и линейных объектов, использовать различные режимы полета (полет по точкам, полет с учетом рельефа и др.), загружать kml и kmz файлы, использовать различные картографические подложки.
Достаточно выделить область съемки на карте или загрузить из файла, и программа сама построит полетное задание, отправит его на беспилотник и проконтролирует качественное выполнение полета.
Основные характеристики
Длительность полета:
до 3 часов
Макс. протяженность маршрута:
210 км
Площадь съемки за 1 полет:
при масштабе 3-10 см/пикс: 15-42 км2
Макс. допустимая скорость ветра:
12 м/с
Скорость полета:
до 110 км/ч
Макс. взлетная масса:
8,5 кг
Макс. масса полезной нагрузки:
1,5 кг
Габаритные размеры:
размах крыла: 222 см
Мин. безопасная высота полета:
100 м
Макс. высота полета:
4000 м
Температура эксплуатации:
от -20 до +40 °С
(опционально возможно расширение до -40 °С)
Двигатель:
электрический, бесколлекторный
Взлет / посадка:
с пусковой установки / на парашюте, в автоматическом режиме
Комплектация Геоскан 201 Геодезия
В состав комплекса Геоскан 201 Геодезия входит беспилотное воздушное судно (БВС) с бортовым GNSS-приемником, пусковая установка в защитном чехле и зарядное устройство в кейсе.
Что входит в комплектацию по умолчанию
- Беспилотное воздушное судно (БВС) Геоскан 201 Геодезия:
- Модернизированная фотограмметрическая камера 45 Мпикс
- Двухчастотный/трехсистемный бортовой GNSS-приемник с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)
- Аккумуляторная батарея 5S, 34000 mAh (рекомендации по использованию АКБ)
- Раскладная подставка для сборки БВС
- Транспортировочный кейс БВС (IP67, размер: 80x52x31 см, вес брутто: 18,5 кг)
- Программное обеспечение для планирования полетного задания Geoscan Planner
- Радиомодем для канала связи управления и телеметрии
- Зарядное устройство в защитном кейсе (размер 51×41×22 см, масса без аккумулятора: 7,4 кг)
- Пусковая установка в защитном чехле (размер:120x25x20 см, вес брутто: 14 кг)
- Комплект запасных частей
Дополнительное оборудование
- Модификация «Арктика» (расширение температурного диапазона от -40 до +20)
- Мультиспектральная камера Geoscan Pollux
Дополнительное программное обеспечение
Обучающий инструктаж
- Подготовка операторов беспилотного воздушного судна
Гарантия на комплекс
- Гарантия 2 года / 160 полетов*
* Обязательным условием предоставления гарантии на второй год является прохождение технического обслуживания в сервисном центре ГК Геоскан через 80 полетов или 1 год.
Максимальная производительность
- Алгоритм поддержания эффективной скорости и оптимизация маршрута в соответствии с ветровыми нагрузками обеспечивают высокую производительность съемки: до 15 км2 за полет при пространственном разрешении 3 см/пикс.
- Возможность установить сразу несколько видов полезной нагрузки. Например, модернизированную фотограмметрическую камеру 45 Мпикс и мультиспектральную камеру Geoscan Pollux.
Высокое качество материалов
- Бортовой геодезический приемник и синхронизация фотокамеры с автопилотом позволяют достигнуть высокой точности координат центров проекций (КЦП) снимков в режиме PPK
/РРР до 1,5 см даже при значительной длине базовой линии. - Заданное перекрытие выдерживается в любых условиях благодаря учету направления ветра и точному измерению пройденного пути.
- Модернизированная фотограмметрическая камера 45 Мпикс обеспечивает высокую чувствительность, широкий диапазон и низкий уровень шума. Каждая фотокамера проходит точную калибровку фокусного расстояния.
В совокупности это позволяет достигать плановой точности фотограмметрической модели до 3 см.
Удобство и надежность
- Автоматическое построение маршрута для выделенной области и заданных параметров съемки в ПО Geoscan Planner.
- Автоматический учет рельефа при планировании полетного задания, загрузка и редактирование пользовательских карт и подложек.
- Полностью автоматический полет после старта с катапульты. Закончив полет, БВС приземлится на парашюте в заданной области.
- Конвертация GNSS-данных в RINEX-файл с временными метками моментов фотографирования для расчета кинематики в любом специализированном ПО.
- Наличие автономного бортового самописца.
- Автономный полет вне зоны действия радиосвязи с наземной станцией управления.
- Автоматическая проверка всех систем перед запуском.
- Связь между устройствами осуществляется с помощью помехоустойчивого интерфейса CAN.
- Система резервирования питания автопилота.
- Автономная аварийная система выброса парашюта.
- Термостабилизированная инерциальная система навигации.
- Аварийный режим работы в случае обледенения трубки ПВД.
Создание и оснащение специализированных классов для беспилотных авиационных систем (БАС)
Agisoft Metashape Standard — образовательная лицензия, которая соответствует позиции «Фотограмметрическое программное обеспечение» из методических рекомендаций Министерства просвещения РФ по созданию и оснащению классов для обучения программам СПО в сфере разработки, производства и эксплуатации БАС.
Гарантия на 2 года / 160 полетов
Учебный курс по эксплуатации комплекса, всегда доступный онлайн-курс
Бессрочная техническая поддержка
